Infra Red Elevator Faitotoa Su'esu'e THY-LC-917
| Igoa Oloa | Lifi moli pupuni |
| Ala tatala | Itu matala pe ogatotonu matala |
| Malolosi | AC220V, AC110V, DC24V |
| Numera o Diodes | 17, 32 |
| Numera o Uila | 94-33Alava,154-94Alava |
1. Fa'atasi ai ma galuega su'esu'e a le tagata lava ia, Pusa mana fa'apitoa fa'apitoa ma le siakiina o le tagata lava ia
2. Pasia Siamani TUV suega, ma tausisia tulaga faava o malo fesootai
3. galuega moe, faaumiumi le ola galue o oloa
4. Faʻaaogaina tekonolosi fou, PCB ma le malosi malosi o le faʻafefeteina, ma le malosi malosi o le faʻaogaina o fanua, mautu ma faʻatuatuaina
5. Manaia foliga vaaia, faigofie installtion, talafeagai mo le tele o elevators ituaiga
6. Faʻatekonolosi faʻapitoa ma meafaigaluega, faʻalagolago i luga ole SMT faʻapipiʻi auala
7. Filifili mo tagata faʻaoga e filifili le NPN/PNP galuega (Transistor output) e aunoa ma le pusa sapalai
Elevator moli pupuni o se masini puipuiga saogalemu faitotoa elevator faia e faaaoga ai le mataupu faavae o photoelectric induction. E fetaui lelei mo lifi uma ma puipuia le saogalemu o pasese ulufale ma ulufafo mai le lifi. O le pupuni moli eletise e aofia ai vaega e tolu: transmitters infrared ma receivers faʻapipiʻi i itu uma e lua o le faitotoʻa o le taʻavale, ma uaea fetuutuunai faʻapitoa. Mo manaʻoga o le puipuiga o le siosiomaga ma le faʻasaoina o le malosi, o le tele ma le tele o elevators ua faʻaaogaina le pusa eletise. O nisi ituaiga o pupuni mama e tatau ona faʻaogaina pusa eletise ona o le le lelei o latou puipuiga i le faʻalavelave eletise. Ae ui i lea, faʻatasi ai ma le faʻalauiloaina o le manatu o le eletise lanu meamata, o pupuni moli e aunoa ma ni pusa eletise o se tulaga masani. Ona o le faagasologa o le faaliliuina o le 220V i le 24V ua noatia e leiloa le tele o le malosi.
O le THY-LC-917 pupuni moli ua faʻapipiʻiina i le CPU-pulea malosi suʻesuʻe faʻamalama moli-emitting tube i luga o le pupuni moli masani. O le faʻapipiʻi faʻapipiʻi lua-lanu LED o loʻo faʻaalia ai le tulaga o le vaega o le puipuiga o le pupuni malamalama, ina ia sili atu le vaʻaia o le pupuni malamalama i le galuega masani o le puipuiga. Fa'aletagata.

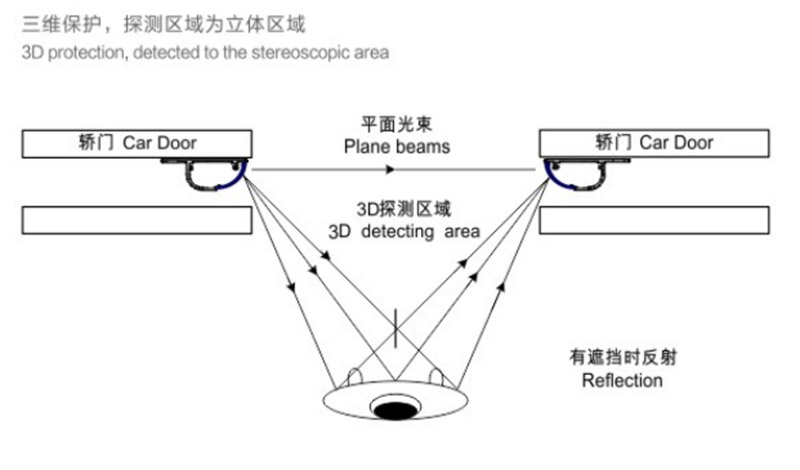

O lo'o i ai le tele o paipa fa'avevela infrared i le pito fa'aulu o le pupuni malamalama. I lalo o le pule a le MCU, o le faʻaulu ma le mauaina o faʻamau e faʻaalia i le faʻasologa, ma o le moli e faʻaolaina e le tasi ulu e maua e le tele o ulu e maua e fai ai se suʻesuʻega tele-auala. E ala i lenei su'esu'ega faifaipea o le vaega o le faitoto'a o le ta'avale mai le pito i luga i lalo, ua fausia ai se pupuni mafiafia o le puipuiga o le infrared. Pe a poloka soʻo se tasi o ave, talu ai e le mafai ona iloa le liua photoelectric, o le pupuni malamalama e faʻamasinoina o loʻo i ai le faʻalavelave, ma o lea e faʻaalia ai se faailo faʻalavelave. O lenei faailo faʻalavelave e mafai ona avea ma faʻailoga ki poʻo se faʻailoga maualuga ma maualalo. A maeʻa ona maua e le faiga faʻatonutonu le faailo mai le pupuni malamalama, e vave ona faʻaalia le faailo o le faitotoa tatala, ma taofi le tapuni o le taʻavale ma tatala i tua. E mafai ona tapunia masani le faitotoa o le lifi pe a tuua e le pasese poʻo faʻalavelave le nofoaga lapatai, ina ia ausia le faʻamoemoega o le puipuiga o le saogalemu. Aloese mai faʻalavelave faʻafuaseʻi o tagata na maua i lifi.

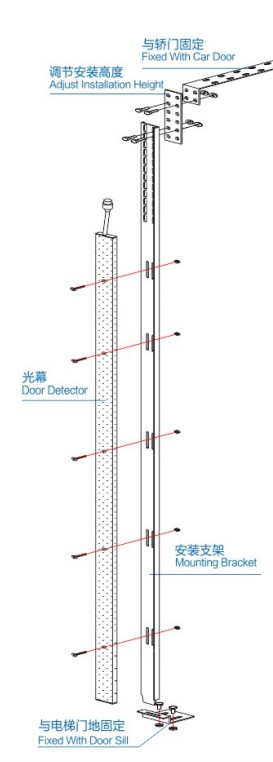

1. Faʻapipiʻi feaveaʻi o le transmitter ma le receiver
O le faʻapipiʻiina feaveaʻi o le pupuni moli e faʻatatau i le faʻapipiʻiina ma le faʻaogaina o le moli o le ie puipui, faʻafeiloaʻi, poʻo se tasi o loʻo faʻapipiʻiina i luga o le faitotoʻa o le taʻavale ma gaoioi ma le faitotoa o le taavale. I lalo o tulaga masani, o le transmitter ma le receiver o loʻo faʻapipiʻiina i le pito gaugau o le faitotoa o le taavale.
O le auala faʻapipiʻi faitotoa itu o le faʻapipiʻiina lea o le pupuni moli i luga o le taʻavale lifi ma le pito gaugau o le faitotoʻa o le taʻavale ma faʻailoga.
O le auala faʻapipiʻi o le faitotoʻa vaeluaina o le faʻapipiʻiina lea o le pupuni moli i luga o le pito gaugau o le faitotoʻa o le taʻavale eletise ma fao.
2. Faʻapipiʻi faʻapipiʻi o le transmitter ma le receiver
O le faʻapipiʻiina o le pupuni moli e faʻatatau i le faʻapipiʻiina ma le faʻaogaina o le transmitter ma le faʻafeiloaʻi o le moli i le pito o le faitotoa o le taavale e ala i se faʻamaufaʻailoga. O le transmitter ma le receiver e le mafai ona gaoioi ma le faitotoa o le taavale.
